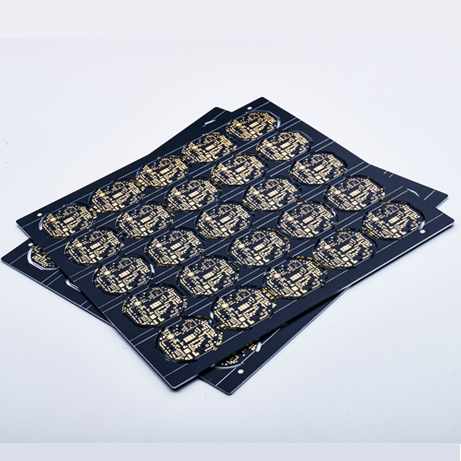

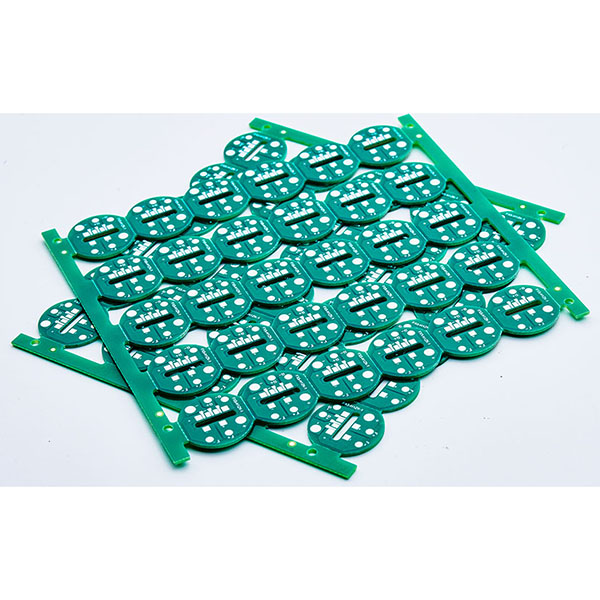

Многослойна печатна платка

Представяне на продукта с многослойна печатна платка

Обикновено оголената печатна платка, която виждаме, вижда само повърхностната маска за запояване, PAD и символите от копринен екран, но не можем да видим подреждането и броя на слоевете на линиите вътре. Всъщност не е толкова просто, колкото виждате. Тъй като технологията на печатните платки се подобри и потребителското търсене на електроника се увеличи, многослойните печатни платки преминаха от основни двуслойни платки към платки с 4, 6 и до 10 до 30 слоя диелектрици и проводници. Защо да увеличавате броя на слоевете? Наличието на повече слоеве подобрява способността на платката да разпределя мощност, да намалява кръстосаните смущения, да елиминира EMI и да поддържа високоскоростни сигнали. Броят на слоевете, използвани за многослойна печатна платка, зависи от приложението, работната честота, плътността на изводите и изискванията за сигналния слой.

При двуслоен стек най-горният слой (т.е. слой 1) се използва като сигнален слой. 4-слоен стек използва горния и долния слой (или слоеве 1 и 4) като сигнални слоеве, а в тази конфигурация слоеве 2 и 3 се използват като равнини. Предварителният слой свързва два или повече двустранни панела заедно и действа като диелектрик между слоевете. 6-слойна печатна платка добавя 2 медни слоя, със слоеве 2 и 5 като равнини. Слоеве 1, 3, 4 и 6 носят сигнали.
Преминавайки към 6-слойната структура, вътрешните слоеве 2 ~ 3 (когато са двустранни) и 4 ~ 5 (когато са двустранни) са основни слоеве с препрег (PP), поставени между сърцевините. Тъй като предварително импрегнираният материал не е напълно втвърден, материалът е по-мек от материала на сърцевината. Процесът на производство на многослойни печатни платки прилага топлина и натиск върху целия стек и разтопява препрега и сърцевината от влакна, така че слоевете да могат да се свържат заедно.
Многослойните печатни платки добавят повече медни и диелектрични слоеве към стека. В 8-слойна печатна платка 7-те вътрешни реда диелектрик слепват заедно 4-те плоски слоя и 4-те сигнални слоя. 10- до 12-слойните платки увеличават броя на диелектричните слоеве, запазват 4 плоски слоя и увеличават броя на сигналните слоеве.

Потребителска електроника, комуникационно оборудване, медицинско оборудване, захранване и автомобилна електроника и други области.

Многослойните печатни платки са устойчиви на окисление. Различни структури, висока плътност и технологии за повърхностно покритие гарантират качеството и безопасността на печатните платки, които могат да се използват с увереност.

В1: Имам многослоен печатен печатен документ Gerber и искам да преместя някои вериги и да заменя компоненти, можете ли да ми помогнете с това?
A1: Разбира се, имаме старши инженери на печатни платки. Многослойният дизайн на печатни платки е нашето предимство. Моля, изпратете информация за Gerber на pcb@jbmcpcb.com.
Q2: Повечето от многослойните печатни платки са слоеве с четни номера и има няколко слоя с нечетни номера?
A2: Да, повечето от слоевете на PCB са слоеве с четни номера, като обикновените 4L и 6L. Слоевете с четни номера са по-изгодни от слоевете с нечетни номера по отношение на разходите, структурата и стабилността на продукта.
Q3: Имаме твърде много електронни продукти в живота си. Как да проектираме многослойна печатна платка за намаляване на радиацията?
A3: JBPCB има старши екип от повече от 12 години и е натрупал богат опит в производството на печатни платки от проектиране, изследване и развитие до производство. Една от мерките за контрол на източника на радиация е промяната на 2L PCB на 4L PCB. Това е основната характеристика на тока. Бъдете готови да изберете пътя с най-нисък импеданс.
