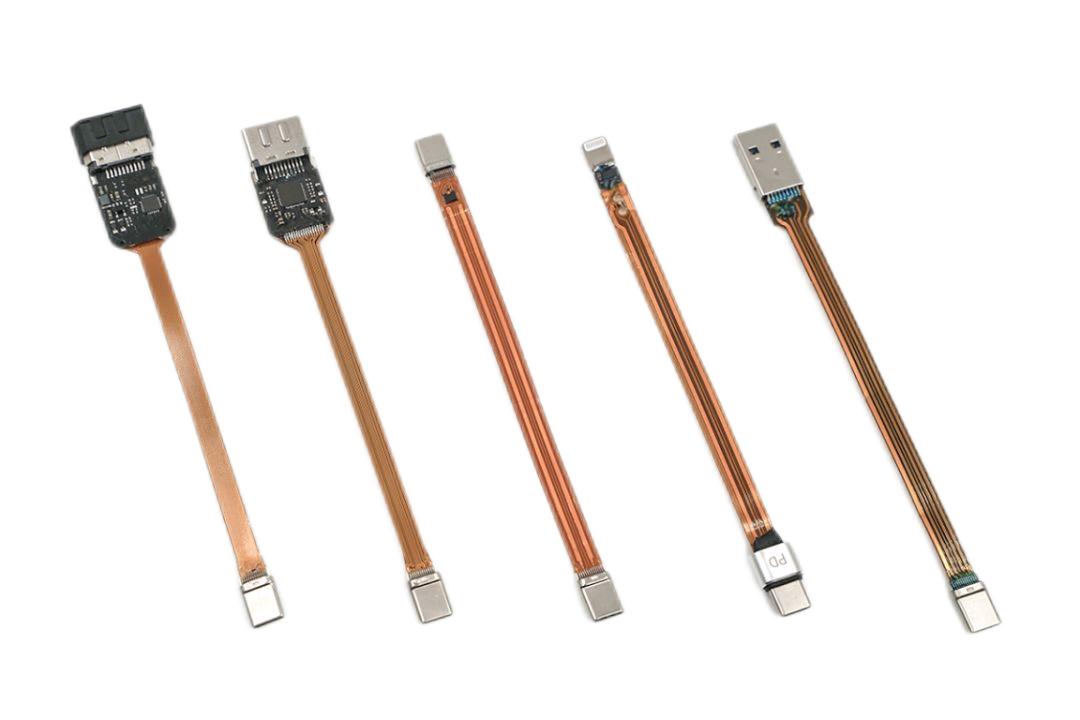

FPC гъвкава печатна платка

1. Дефиниция на FPC гъвкава печатна платка

FPC flexible PCB е платка, изработена от гъвкави субстрати, които са силно огъваеми и сгъваеми. FPC гъвкавата печатна платка обикновено се състои от многослойни филмови субстрати и проводими слоеве. Основната му характеристика е възможността за огъване и сгъване на платката, така че е подходящ за електронни устройства, които трябва да бъдат огънати или сгънати. FPC гъвкавата печатна платка има много предимства, като малък размер, леко тегло, висока надеждност и т.н., така че е широко използвана в много области, като мобилни телефони, цифрови фотоапарати, таблетни компютри, автомобилна електроника, медицинско оборудване и т.н. Накратко, FPC гъвкавата печатна платка е много важен електронен компонент. Неговият външен вид прави дизайна на електронно оборудване по-гъвкав и разнообразен и също така предоставя повече възможности за избор при производството на електронно оборудване.

2. Производственият процес на FPC гъвкави печатни платки

FPC гъвкавата печатна платка има гъвкавост и надеждност. В момента на пазара има 4 вида FPC гъвкави печатни платки: едностранни (1 слой), двустранни (2 слоя), многослойни и меки и твърди печатни платки. Производственият процес на FPC гъвкави печатни платки включва главно следните стъпки: първо, подготовка на основния материал, обикновено полиимиден филм или полиестерен филм се използва като основен материал, а основният материал на гъвкави печатни платки се приготвя чрез печат, медна облицовка и други процеси ; второ, това е графично производство. Съгласно проектния чертеж на платката, моделът на веригата се прави върху субстрата чрез фотолитография или технология за лазерно рязане; след това галванопластика, слой от метал е покрит върху веригата чрез галванична технология, като мед, никел, злато и др., за да се увеличи проводимостта и устойчивостта на корозия; накрая, рязане и тестване, готовата гъвкава печатна платка се нарязва според необходимия размер и се тества и проверява, за да се гарантира, че нейното качество и производителност отговарят на изискванията. Като цяло, производственият процес на FPC гъвкави печатни платки е сравнително сложен, изискващ сътрудничество на различни процеси и фини операции, но гъвкавата му производителност и характеристиките на миниатюризация го правят широко използван в електронни продукти.

Как да направите FPC гъвкава печатна платка?

1-слоен FPC гъвкав процес на производство на печатни платки:
Рязане-пробиване-сух филм-приставка-експониране-проявяване-ецване-пилинг повърхностна обработка-покриващ филм-пресоване-втвърдяване повърхностна обработка-отлагане на никелово злато-отпечатване на знаци-срязване-електрическо измерване-щанцоване-окончателна проверка - Опаковка и доставка

Производствен процес на 2-слойна FPC гъвкава печатна платка:

Рязане -Пробиване-PT H -Галванопластика- Предварителна обработка - Поставяне на сух филм- Излагане на паразити - Проявяване -Графично галванично покритие-Отстраняване на филм- Предварителна обработка - Поставяне на сух филм- Планиране на експозиция - Проявяване -Офорт-Отстраняване на мембрана-Повърхностна обработка-Ламиниращо фолио-Ламиниране- Втвърдяване-Никелиране-Отпечатване на знаци-Рязане-електрически тест-щамповане-окончателна проверка-опаковане-експедиция。

Възможност за обработка на FPC PCB:

Гъвкав материал		Тайхонг, Шенги, Лианмао
PCBМатериал		KB,Шенги, Лианмао
Дебелина на медта		12um-70един
Повърхностзавършек
Повърхностно покритие Дебелина	дНИГ	в Au	2-4един__
			0,025-0,075 един_
	ENEPIG	в_ Au PD	2-4един__
			0,025-0,075 един__
			0,025-0,075 един_
	Електрическо позлатяване	нi AU	2-4един
			0,05-0,35един
RF-PC Thболест минимум(мм)	4 слоя фазер + 2 слоя мек картон		0.6мм
	6пластове фазер + 2 слоя мек картон		0.6мм
RF-PC Thболест Да сетърпимост	4 слоя фазер + 2 слоя мек картон		0.1  мм
	6пластове фазер + 2 слоя мек картон		0.1  мм
Ширина / Минимум пространство (mm)	4 слоя твърд картон + 2 слоя мек картонШирина / Минимум пространство (mm)	1 унция	0,075мm
		1/2унция	0,06мm
		1/3унция	0,05 мm

Ширина / Минимум пространство (mm)	4 слоя твърд картон + 2 слоя мек картонШирина / Минимум пространство (mm)	1 унция	0,075мm
		1/2унция	0,06мm
		1/3унция	0,05 мm
	6пластове твърда плоскост + 2 слоя мека плоскостШирина / Минимум пространство (mm)	1 унция	0,075мm
		1/2унция	0,06мm
		1/3унция	0,05 мm
Пробивна машинаl         Минимум(мм)	Пробивна машина		∮0.1мм
	Лашер		∮0.075     мм
Шако Толерантност	Покривалое		0.1мм
	СНАС		0.15мм
	ПI		0.1мм
	FR-4		0.15мм
	EMI ФИЛМ		0,1мм
Покривалое (PI &лепило)			12.5един-50един
			12.5един-75един
Количество лепило за преливане на покритие			0,02-0,03 мм

3. Характеристики на FPC гъвкави печатни платки
FPC flexible PCB е гъвкава платка, използвана в електронно оборудване, състояща се от гъвкава подложка и медно фолио. В сравнение с традиционните твърди печатни платки, FPC гъвкавите печатни платки имат следните характеристики:
а). Гъвкавост: FPC гъвкавите PCB могат да бъдат огънати, сгънати и усукани, за да се адаптират към различни сложни триизмерни форми, което може значително да намали обема на оборудването и да подобри надеждността на оборудването.
б). Тънък и лек: FPC гъвкавата печатна платка има много тънка дебелина, която може да достигне по-малко от 0,1 mm, което е много подходящо за използване в тънки и леки устройства.
° С). Висока плътност: FPC гъвкавата печатна платка може да реализира окабеляване с висока плътност и може да реализира оформлението на многослойни вериги в много малко пространство, което подобрява производителността и надеждността на електронното оборудване.
д). Устойчивост на висока температура: FPC гъвкавата печатна платка може да издържи на високи температури, може да работи нормално в среда с висока температура и е подходяща за някои електронни съоръжения в среда с висока температура.
д). Устойчивост на корозия: FPC гъвкавата печатна платка има добра устойчивост на корозия и може да се използва в тежки среди. Накратко, FPC гъвкавата печатна платка има много предимства, може да отговори на нуждите на различно електронно оборудване и е много важен електронен компонент.

4. Приложение на FPC гъвкава печатна платка
FPC гъвкава платка (Flexible Printed Circuit Board) е платка, изработена от гъвкави субстрати. Основните му характеристики са добра гъвкавост и огъваемост и е подходящ за различни сложни триизмерни пространствени оформления. FPC гъвкавите платки имат широк спектър от приложения, включително потребителска електроника, автомобилна електроника, медицинско оборудване, космическото пространство и други области. В областта на потребителската електроника FPC гъвкавите печатни платки се използват широко в електронни продукти като смартфони, таблетни компютри и преносими компютри. В сравнение с традиционните твърди печатни платки, FPC гъвкавите печатни платки имат по-добра надеждност и защита срещу смущения и могат да постигнат по-малки, по-леки и по-тънки дизайни. В областта на автомобилната електроника FPC гъвкавите печатни платки се използват главно в автомобилни табла, автомобилни аудио системи, навигационни системи и друго оборудване. Поради високите изисквания за надеждност и издръжливост на автомобилното електронно оборудване, устойчивостта на висока температура и устойчивостта на вибрации на FPC гъвкавата печатна платка е широко призната. В областта на медицинското оборудване FPC гъвкавата печатна платка се използва главно в медицинско оборудване за наблюдение, хирургически инструменти и друго оборудване. Тъй като FPC гъвкавата печатна платка има добра гъвкавост и огъваемост, тя може по-добре да се адаптира към извивката на човешкото тяло, така че се използва все по-широко в медицинското оборудване. Накратко, FPC flexible PCB е платка с широки перспективи за приложение, която има уникални предимства и стойност на приложение в различни области.
