1 слой алуминиева печатна платка

PCB с метална сърцевина

Можете да бъдете спокойни, че ще закупите Jiubao еднослойна алуминиева печатна платка от нашата фабрика. Печатната платка с метална сърцевина е композитна печатна платка, съставена от метален субстрат, изолационен среден слой и меден слой на веригата. Металната матрица обикновено е алуминий, желязо, мед, инварна мед, волфрам-молибденова сплав и др. Топлинното разсейване на металния субстрат е по-високо от това на ламината с медно покритие. Топлинното разсейване на металния субстрат е свързано с плътността и топлопроводимостта на неговия изолационен слой. Колкото по-тънък е изолационният слой, толкова по-висока е топлопроводимостта. Изолационният слой обикновено е модифицирана епоксидна смола, полифенилен етер, полиимид и др. Дебелината на изолационния слой е 50 ¼m-200 ¼m. Слоевете на веригата се състоят от медни слоеве. Дебелината на металната плоча е 0,5 мм, 0,8 мм, 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 3,0 мм и 5,0 мм. Подобно на твърдите и гъвкави печатни платки, печатните платки на метална основа могат да бъдат разделени на едностранни, двустранни и многослойни и са специална разновидност на печатни платки. Металната печатна платка е известна още като печатна платка с метална сърцевина, MCPCB, IMS (изолирана метална подложка), печатна платка с метално покритие.

Ламинат с медно покритие на алуминиева основа
Ламинат с медно покритие на желязна основа
Ламинат с медно покритие на медна основа
Ламинат с медно покритие на стоманена основа

Общ ламинат с медно покритие на метална основа
Забавящ горенето ламинат с медно покритие на метална основа
Високоустойчив на топлина ламинат с медно покритие на метална основа
Ламинат с медно покритие с метална основа с висока топлопроводимост
Ламинат с медно покритие на метална основа с изключително висока топлопроводимост
Високочестотен, микровълнов тип ламинат на метална основа с медно покритие
Многослоен ламинат с медно покритие на метална основа

а). Характеристики на алуминия: топлопроводимост 237 W/(m·K), умерена цена, приемлива и широко използвана.
б). Характеристики на медта: топлопроводимостта е 384 W/(m·K), цената е твърде висока и се използва за продукти с висока добавена стойност.
° С). Характеристики на среброто: топлопроводимост 429 W/(m·K),
д). Характеристики на желязото: топлопроводимост 80W/(m·K),
д). Характеристики на стоманата: топлопроводимост 40W/(m·K),

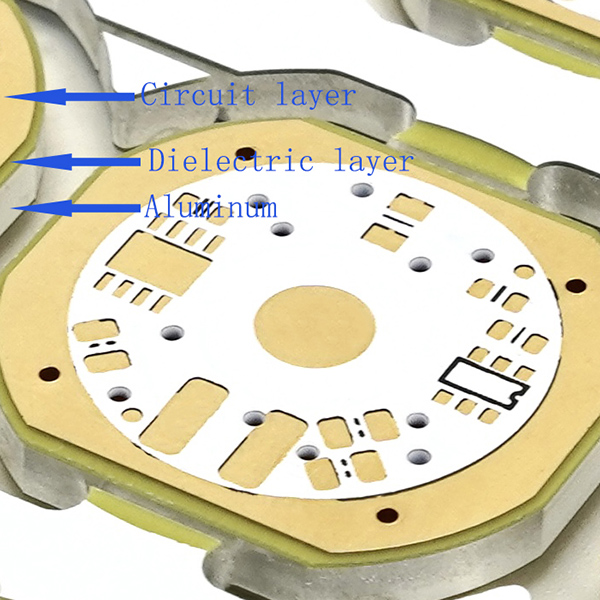

Металната печатна платка се състои от слой медно фолио, диелектричен слой и метален слой.
· Меден слой на веригата: Използваният меден слой е по-дебел от нормалния CCL (1oz-10oz). По-дебелите медни слоеве означават по-голям капацитет за носене на ток.
· Диелектричен слой: Диелектричният слой е топлопроводим слой с дебелина от около 50μm до 200μm. Има ниско термично съпротивление, топлопреминаване и изолация.
· Метален слой: Третият слой е метален слой, състоящ се от алуминий или мед, който има висока топлопроводимост.

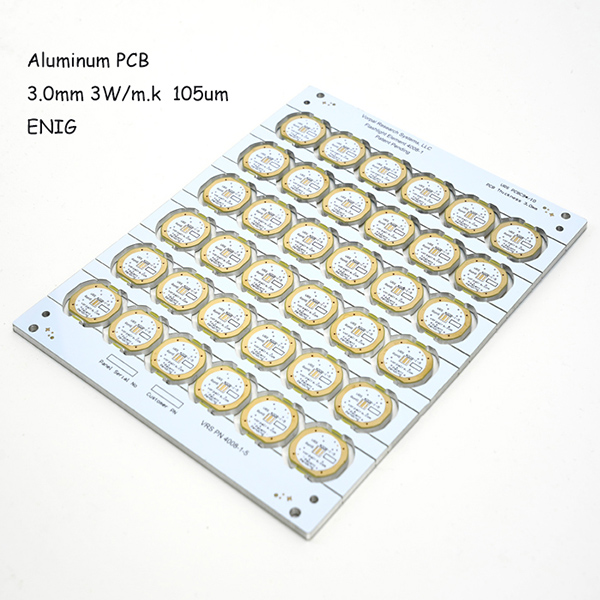

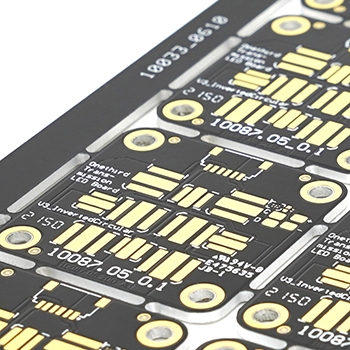

1-слоен алуминиев субстрат въвеждане на продукта:

1-слойната алуминиева печатна платка е алуминиева печатна платка; 1-слойната алуминиева платка е разделена на три слоя: алуминий, изолационен слой и мед. Алуминият е за разсейване на топлината, изолационният слой е за пренос на топлина и изолация, а медта е за електрическа проводимост. Еднослойните алуминиеви печатни платки обикновено имат печатни схеми от едната страна и гладки безжични вериги от другата страна. Най-често срещаните алуминиеви печатни платки на пазара са 1-слойни алуминиеви печатни платки. Горната страна е веригата, а долната страна е свързана с корпуса или термичното лепило за разсейване на топлината. Еднослойната алуминиева печатна платка заменя предишната FR4 и PCB стъклена влакнеста платка, която е здрава и с висок профил, има добро разсейване на топлината, не е лесна за счупване и има добра гъвкавост на структурата на продукта. Jiubao Technology е производител с производствен процес на печатни платки с метална сърцевина, пълен набор от висококачествено прецизно оборудване 7S производствен цех от подаване на материал до опаковане на готов продукт, използва висококачествен елитен екип за управление и има силен професионален екип, ангажиран с платки производство , Има много изключителни инженери и професионални мениджъри. Това е професионален производител на алуминиеви печатни платки с голям мащаб, пълно оборудване, стриктно управление и превъзходно качество.
Еднослойната алуминиева печатна платка е ламинат с медно покритие на алуминиева основа (ламинатът с медно покритие е субстрат на печатна платка). Алуминиевите PCB всъщност са много подобни на FR4 PCB

Разсейване на топлината: Производителността на алуминиевата печатна платка при разсейване на топлината е доста добра в сравнение с обикновената печатна платка FR4. Например, печатна платка FR4 с дебелина 1,5 мм има термично съпротивление от 20-22 градуса на ват, докато алуминиева печатна платка с дебелина 1,5 мм има термично съпротивление от 1-2 градуса на ват.

Топлинно разширение: Всяко вещество има свой собствен коефициент на топлинно разширение. Алуминият (22 ppm/C) и медта (18 ppm/C) имат много близки CTE. Тъй като алуминиевата печатна платка работи добре по отношение на разсейването на топлината, няма да има сериозни проблеми с разширението или свиването. Алуминиевите печатни платки работят страхотно, издръжливи и надеждни.
Стабилност на размерите: Алуминиевите печатни платки показват стабилност на размерите и стабилни размери. Например при нагряване от 30-140 градуса размерите им се променят само с 2,5%-3,0%.
· Други: Алуминиевата печатна платка може да се използва в технологията за повърхностен монтаж на захранващи устройства. Алуминиевата печатна платка може да се използва ефективно при проектирането на вериги поради нейните характеристики по отношение на термичното разширение на дизайна на веригата. Алуминиевите PCB помагат за удължаване на срока на годност на продукта и плътността на мощността на продукта. Алуминиевите печатни платки също са много надеждни. Алуминиевите печатни платки могат да помогнат за намаляване на общия размер на продукта и също така са по-евтин вариант. Алуминиевите печатни платки показват електромагнитно екраниране и висока диелектрична якост.

Алуминиевата субстратна платка има отлична устойчивост на горене, висока механична якост, стабилност на размерите и т.н., особено добро разсейване на топлината, електромагнитно екраниране и свойства на плаващ калай. Широко използван в мотоциклети; запалки за мобилни телефони; светодиоди с висока мощност; високоговорители; силови модули; акустични екраниращи системи и др.
Прожекционна лампа; Улична лампа; Лампа за растеж на растения; LED лампа алуминиев субстрат; Прожекционно оборудване; Система за охлаждане; Субстрат за слънчеви клетки; 1-слоен алуминиев субстрат, използван за 90% от подводните светлини, подходящ за 90% от лампите.
Алуминиевата печатна платка е идеално решение за продукти с висока плътност и висока мощност като LED приложения, захранващо оборудване, компютри и др.
Ако имате термични проблеми в дизайна на вашата печатна платка, алуминият трябва да бъде вашето първо внимание. JBPCB предоставя всички видове алуминиеви субстрати, включително едностранни алуминиеви субстрати, многослойни алуминиеви субстрати, хибридни алуминиеви субстрати, гъвкави алуминиеви субстрати, алуминиеви субстрати с отвори и т.н. Други категории, като алуминиеви субстрати с общо предназначение, високотермични алуминиеви субстрати с проводимост и високочестотни алуминиеви печатни платки също се предлагат. Ако имате нужда от повече подробности за нашите алуминиеви печатни платки, моля не се колебайте да се свържете с нас.

В1: Какво е минималното количество за поръчка за MCPCB?
A1: Нашият MCPCB MOQ варира в зависимост от различните артикули, поддържа поръчка от 1 бр.
Q2: Какви документи трябва да предоставим?
A2: PCB: Gerber файловете са по-добри (Protel, power pcb, PADs файлове), PCBA: Gerber файлове и BOM списък.
Q3: Каква информация трябва да предоставя освен документи?
A3: Офертата изисква следните спецификации:
а) Субстрат:
б) дебелина на плочата:
в) дебелина на медта:
г) Топлопроводимост:
д) Повърхностна обработка:
f) Цвят на маска за запояване и копринен екран
g) Количество
Q4: Могат ли PCB с метална сърцевина да бъдат проектирани със заредени DIP компоненти през метални отвори?
A4: Да. Ние сме професионален производител на печатни платки с метална сърцевина, имаме дългогодишен производствен опит, можете да видите нашите детайли за алуминиеви печатни платки за изолационен отвор
Q5: Можем ли да направим занаята на следната снимка?
A5: Да, добре е да рисувате това, което искате.
В6: Какви са изискванията за време и среда за съхранение на печатни платки с метална сърцевина?
A6: Температурата и влажността на съхранението на PCB с метална сърцевина ще повлияят на живота на продукта. Под опаковката от вакуумно пластмасово фолио температурата е 25±2°C; влажността е 55±5% RH, а качеството е гарантирано за 6 месеца. Ако опаковката от вакуумно пластмасово фолио е била премахната или съхранявана повече от 6 месеца, се препоръчва изпичане на 150°C/1 час преди производството.
