Двустранна медна печатна платка
Jiubao Double Sided Copper Pcb е печатна платка с двустранна мед, включително вериги на горния и долния слой. Това е често използвана печатна платка. Двустранната медна печатна платка може да бъде окабелена и запоена от двете страни, с метална медна сърцевина в средата и изолационен слой между веригата и медната сърцевина. И двете страни могат да бъдат окабелени, което значително намалява трудността на окабеляването, така че се използва широко. Двете страни на двустранната платка са окабелени, но за да се използват проводниците от двете страни, трябва да има правилна връзка между двете страни, "мостът" между веригите се нарича преход. Vias са малки дупки на PCB, които са запълнени или покрити с метал за свързване на проводници от двете страни. Двустранните печатни платки, проектирани с отвори, се наричат истински двустранни печатни платки с медно ядро. Тя може също да бъде проектирана така, че двустранната верига да не се нуждае от свързване, т.е. тя е същата като обикновената едностранна платка, но може да постигне същия инсталационен ефект като двустранната платка. Ние го наричаме фалшива двустранна медна печатна платка. Тъй като двустранната платка има два пъти по-голяма площ от едностранната платка, двустранната платка решава проблема с шахматното окабеляване в едностранната платка и може да бъде свързана към другата страна чрез отвори, така че е по- подходящ за схеми, които са по-сложни от едностранната платка.
Това, което сега представяме, е двустранната медна печатна платка, наричана още двустранна термоелектрическа разделителна медна субстратна платка и двуслойна медна печатна платка
Двустранна медна платка
Двустранна медна печатна платка Представяне на продукта:
Двустранна медна печатна платка (двустранна термоелектрическа разделителна медна субстратна платка) обикновено се използва за автомобилни интегрирани светлинни табла за дълги и къси светлини или продукти с изисквания за разсейване на топлината. Чрез големите издатини от горната и долната страна се постига високомощно разсейване на топлината, а външните разсейващи топлината алуминиеви части са свързани с двустранните издатини за разсейване на топлината; в същото време горният и долният ток на двустранната медна печатна платка са свързани чрез отвори и са необходими само едностранни заваръчни електроди за управление на горните и долните светлини. Перлите са ярки, главината реализира разсейване на топлината, а веригата реализира проводимост. Това е двустранно термоелектрическо разделяне. Продуктът има предимствата на голямо разсейване на топлината, ниска консумация на енергия, стабилна производителност и лесен монтаж.
Схематична диаграма на двустранен меден структурен слой на печатни платки:
Двустранна термоелектрическа разделителна платка, топлината е топлопроводимата подложка (PAD) на печатната платка на LED медния субстрат, а електричеството се отнася до електродите на медния субстрат на LED и двете са разделени от изолационни материали. Функцията на термоподложката (PAD) е да провежда топлина, а функцията на електрода е да провежда електричество. Тази двустранна структура може да реализира LED дизайн за разсейване на топлината и да осигури стабилност на продукта. Структурата на двустранната термоелектрическа разделителна платка е показана на фигурата:

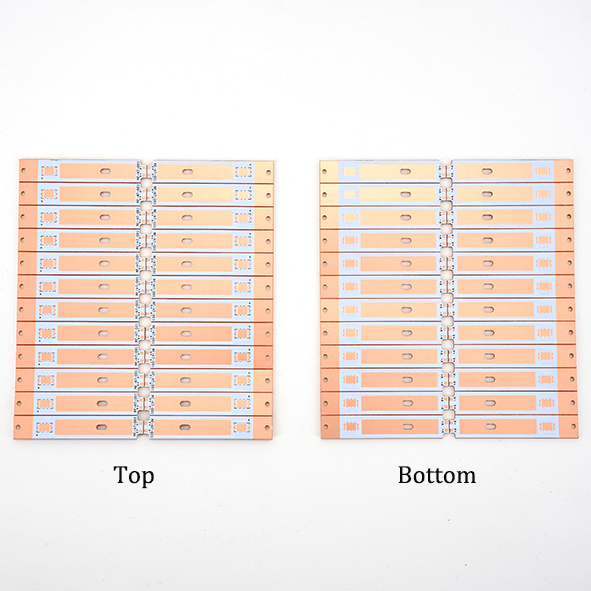

Схематична диаграма на предната и задната страна на двустранни медни печатни платки:
Двустранна медна платка тип продукт:
ПХБ с истинска двустранна медна сърцевина (чрез преход) Фалшива двустранна медна печатна платка (без преход) 2-слойна медна печатна платка 4-слойна медна печатна платка
Инструкции за производство на двустранни медни печатни платки и производствен процес:
Основен материал |
мед (C1100) |
Дебелина (mm) |
0.8-5.0MM |
Слоеве |
1, 2, 3, 4 слоя |
Дебелина на медно фолио (um) |
35/70/105/140um |
Цвят на маска за спойка |
бяло/черно/матово черно/червено/зелено/синьо/матово зелено |
Цвят на символа |
бяло/черно/оранжево/червено/синьо |
Метод на формиране |
CNC гонг плоча, CNC V рязане, формоване на матрици, лазерно рязане и фрезоване |
Тест за проверка |
AOI; високоскоростна летяща сонда; Е-тест; Тест за напрежение |
Процес на повърхностна обработка |
БЕЗ HASL LEAD DNIG OSP |
Време за доставка |
6~8 дни. |
Случаи на приложение на двустранни медни печатни платки:
Фенери, промишлени миньорски лампи, автомобилни LED фарове, UV лампи, лампи за прожекции на сцени, 5G комуникации, стенни шайби, LED улични лампи, механично оборудване и различни прецизни и изискващи охлаждане осветителни инструменти
Предимства на продукта с двустранна медна печатна платка:
Дълъг експлоатационен живот, ефективно разсейване на топлината, стабилно приложение
ЧЗВ
Q1. Вие сте производител на печатни платки? Имате ли фабрика?
О: Ние сме професионален производител на печатни платки повече от 12 години, имаме фабрики, машини, можете да видите нашите фабрични снимки.
Q2. Мога ли да получа безплатни мостри на PCB? Предлага ли се безплатна доставка?
О: Да, можем да ви дадем безплатни проби на печатни платки след разговор и потвърждаване на всички подробности. Но ние не предлагаме безплатна доставка, ще ви дадем известна отстъпка, ако закупите много продукти.
Q3. Правите ли OEM?
Отговор: Да. Ние сме производител на печатни платки, имаме фабрики и специално оборудване за автоматизация за целия процес на PCB и PCBA и можем точно да открием и изпратим продукти. Ние предлагаме услуга за закупуване на едно гише за PCB и PCBA.
Q4. Можете ли да произвеждате печатни платки с термични подложки в пряк контакт със субстрата и електродите на друг слой?
О: Да, можем да произвеждаме печатни платки с термични подложки в пряк контакт със субстрата. Ние го наричаме термоелектрически разделени медни субстрати. Можете да изпратите информация за Gerber на нашия имейл pcb@jbmcpcb.com за потвърждение.
Q5. Може ли PCB с медно ядро да има медни отвори за производство?
О: Да, има медни отвори от двете страни на печатната платка с медна сърцевина за свързване на веригата, ние го наричаме истинска печатна платка с двустранна медна подложка, имаме дългогодишен опит в производството на печатни платки с метална сърцевина.
